23 października 2024 r.
Trio – National Trench Safety, Comprehensive Energy Services i GPH Services – zakończyło podziemną wymianę zaworu agregatu chłodniczego w nowym parku rozrywki Universal Studios, z powodzeniem wykorzystując 72-120-calowy testowy korek kulowy serii I firmy Cherne.
Problem
ORLANDO, FLORYDA – Universal Studios, lider branży rozrywkowej, jest dobrze znany ze swoich kultowych parków rozrywki i atrakcji. Jego najnowsze przedsięwzięcie w Orlando, Universal Epic Universe, to nadchodzący park tematyczny w budowie, którego otwarcie zaplanowano na 2025 rok.
Niedawno jednak projekt napotkał poważne wyzwanie, które wymagało natychmiastowej i precyzyjnej uwagi. Wyzwanie polegało na wymianie 18 zaworów linii agregatów chłodniczych znajdujących się 25 stóp pod ziemią na parkingu nowego parku rozrywki.
W projekt wymiany zaworów zaangażowane były trzy różne firmy budowlane, z których każda wniosła swoją specjalistyczną wiedzę.
- Kompleksowe usługi energetyczne (CES) specjalizuje się w kontraktach mechanicznych, koncentrując się na rozwiązaniach HVAC, hydraulicznych i rurowych.
- National Trench Safety (NTS) zapewnia wynajem sprzętu z naciskiem na bezpieczeństwo w wykopach i ruchu drogowym, wraz z korkami do rur i szkoleniami OSHA.
- GPH Services zajmuje się zagospodarowaniem terenu i oferuje usługi czyszczenia, inspekcji i napraw wewnętrznych rur kanalizacyjnych i burzowych. GPH zapewnia również certyfikowanych nurków do instalacji podwodnych.
“18 zaworów, które miały zostać wymienione, znajdowało się na głębokości od 18 do 25 stóp, więc aby uzyskać do nich dostęp, ekipa wymagała podpór z ramami z blachy” – wyjaśnia Tim Kelce, Account Manager w NTS.
“Musieliśmy zabezpieczyć kwadratowy obszar o wymiarach 16 stóp na 16 stóp i głębokości 25 stóp. Obok zaworów przebiegała jednak 108-calowa rura z betonu zbrojonego (RCP), co sprawiło, że konieczne było usunięcie dwóch odcinków tej dużej rury w każdym miejscu, aby uzyskać dostęp.
“System rur odprowadzał wodę do stawu retencyjnego, który służył jako główne odwodnienie parku rozrywki” – kontynuuje. “Aby usunąć dwa odcinki rur, musieliśmy powstrzymać wodę przed przedostaniem się do systemu. Wymagało to zatkania 108-calowej rury, która znajdowała się na głębokości ośmiu stóp w stawie”.
Biorąc pod uwagę specyficzne warunki panujące w tym miejscu, głównymi czynnikami były
- Rozmiar rury: Jak wspomniano, rura wymagająca zablokowania miała średnicę 108 cali.
- Głębokość: Otwór tej rury znajdował się na głębokości około 8 stóp pod wodą.
- Ciśnienie sp iętrzenia: W stawie retencyjnym na rurę wywierane było znaczne ciśnienie spiętrzenia.
Projekt wymagał innowacyjnego rozwiązania, aby zablokować ekstremalny przepływ wody i zapewnić bezpieczeństwo podczas napraw.
Każda z firm odegrała odrębną rolę w spełnieniu różnorodnych wymagań projektu:
- Firma NTS dostarczyła i wynajęła niezbędną zatyczkę, która zablokowała odpływ burzowy, umożliwiając ukończenie serwisu zaworu.
- Firma CES Mechanical przeprowadziła serwis zaworów linii agregatu chłodniczego.
- Firma GPH Services, podwykonawca CES, zainstalowała korek w rurze burzowej za pomocą swojego zespołu nurków/instalatorów, aby CES mógł serwisować zawory.
Rozwiązanie

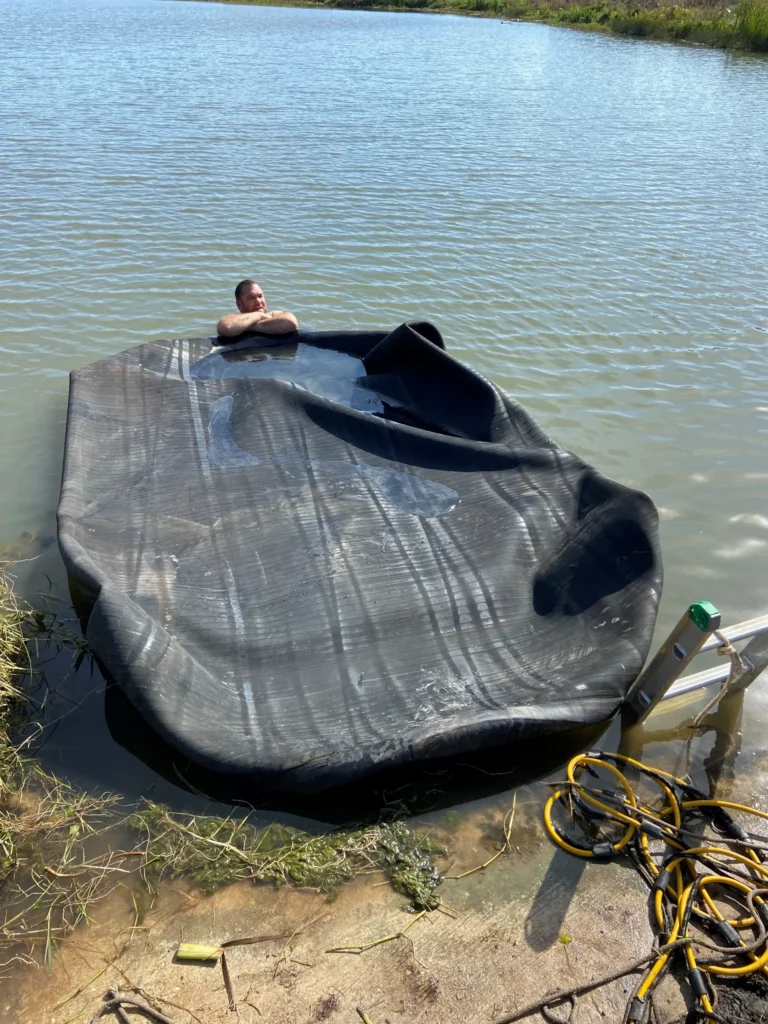

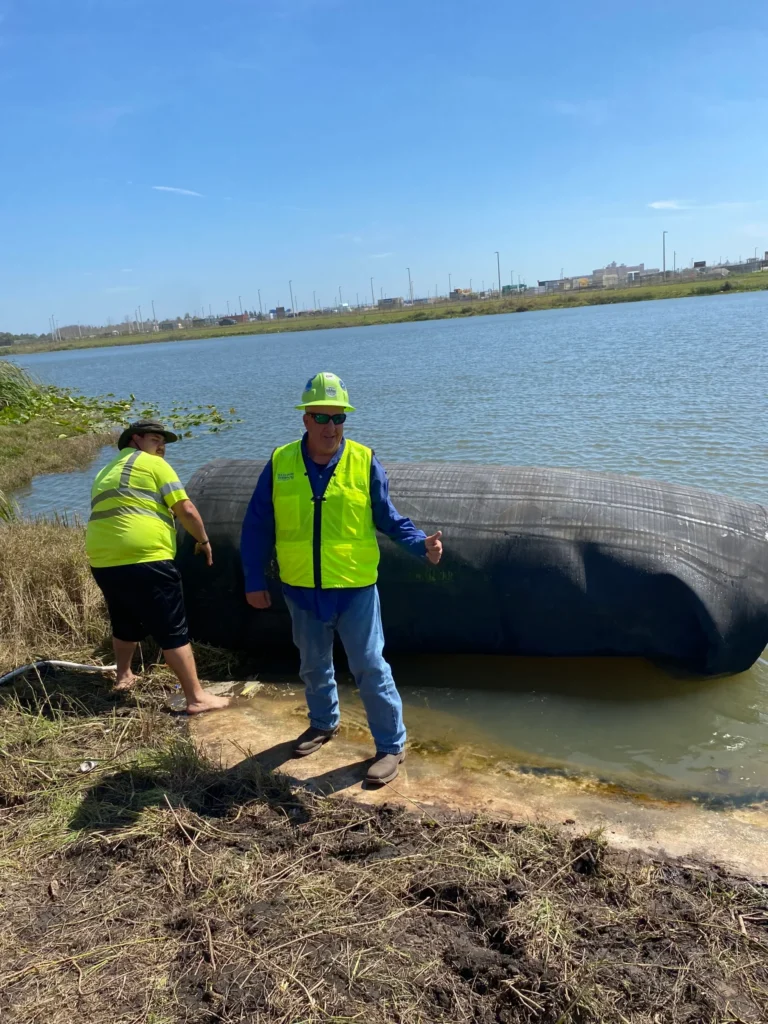

Aby zablokować rurę, firma NTS zakupiła od Cherne Industries testowy korek kulowy z serii I o rozmiarze 72-120 cali, największy na świecie korek do rur, wybrany ze względu na niezrównany rozmiar i pojemność, aby sprostać specyficznym wymaganiom tego projektu. Następnie firma NTS wynajęła zatyczkę firmie Comprehensive Energy Services, która zleciła wykonanie prac firmie GPH Services ze względu na jej doświadczenie w zakresie zatyczek do rur Cherne oraz wykwalifikowanych nurków doświadczonych w skomplikowanych instalacjach podwodnych. Firma GPH Services zapewniła prawidłową instalację wtyczki Cherne Plug, wykonując odpowiednie kroki, aby zapewnić CES bezpieczeństwo i dostęp do naprawy. Testowa wtyczka kulowa Cherne serii I jest jedyną wtyczką komunalną w tym zakresie rozmiarów, która jest magazynowana lokalnie w celu natychmiastowej dostępności. To innowacyjne rozwiązanie wyróżnia się nie tylko rozmiarem, ale także wyjątkowymi cechami konstrukcyjnymi, które zwiększają wydajność i bezpieczeństwo. Ważąca 850 funtów i mierząca 152 cale długości wtyczka 72-120 in. Test-Ball Plug został zaprojektowany z myślą o najlepszej w swojej klasie funkcjonalności, spełniając wymagania różnych zastosowań. Wszystkie pneumatyczne korki testowe Cherne są wykonane w 100% z naturalnej gumy, co pozwala im lepiej dopasować się do powierzchni rur. Rygorystyczna kontrola jakości zapewnia, że korki są odporne na ciśnienie wewnętrzne i zewnętrzne, co ma kluczowe znaczenie dla zastosowań podwodnych, takich jak projekt Universal Studios. Przed instalacją korek został poddany dokładnym testom przez GPH, aby potwierdzić, że będzie się prawidłowo napełniał i tworzył bezpieczne uszczelnienie w rurze. Testy te były niezbędne do zapewnienia funkcjonalności i gotowości korka do użycia.
Przygotowanie obejmowało również czyszczenie rury w celu usunięcia wszelkich potencjalnych zanieczyszczeń lub występów, które mogłyby zagrozić zatyczce. Cody Crawford, wiceprezes ds. operacyjnych w GPH Services, podkreśla:

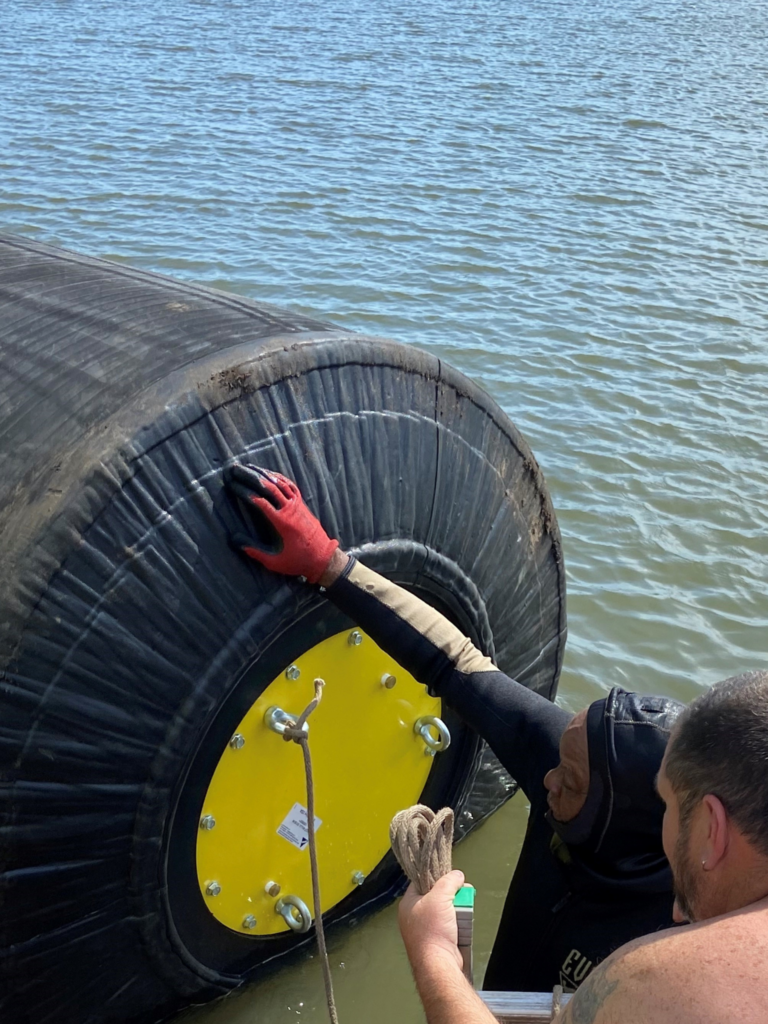

“Czystość ma kluczowe znaczenie. Musimy upewnić się, że żadne zanieczyszczenia nie spowodują uszkodzeń. Sprawdzamy również płyty czołowe i zawór bezpieczeństwa, upewniając się, że wszystko jest sprawne przed włożeniem korka do wody”.

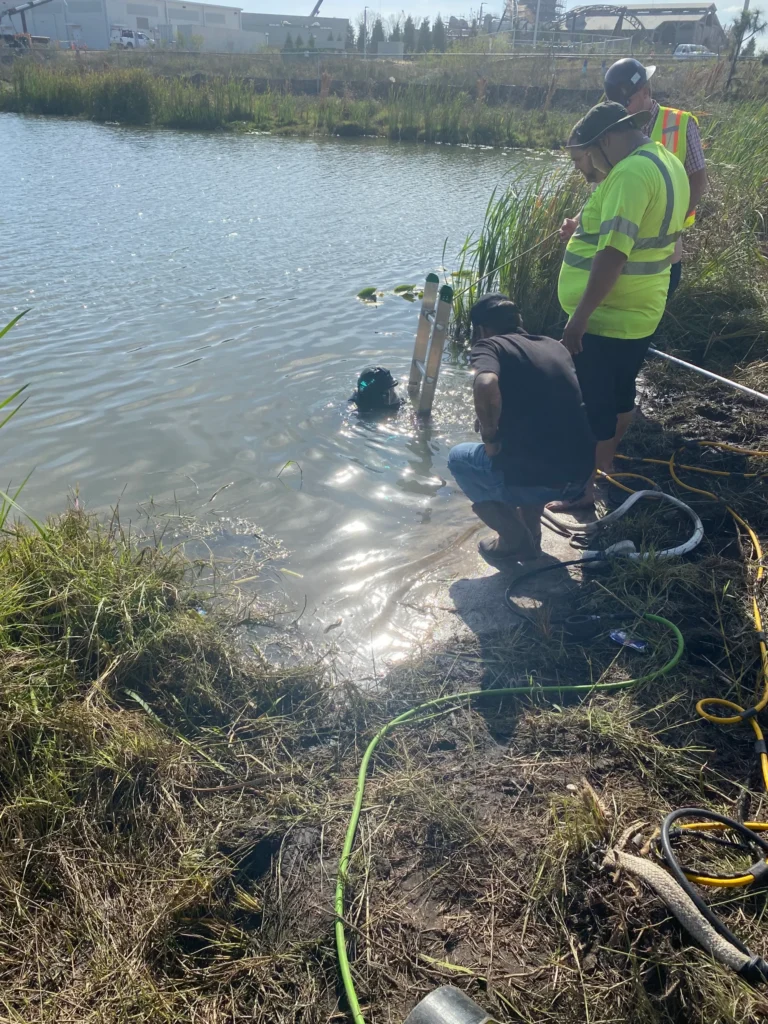

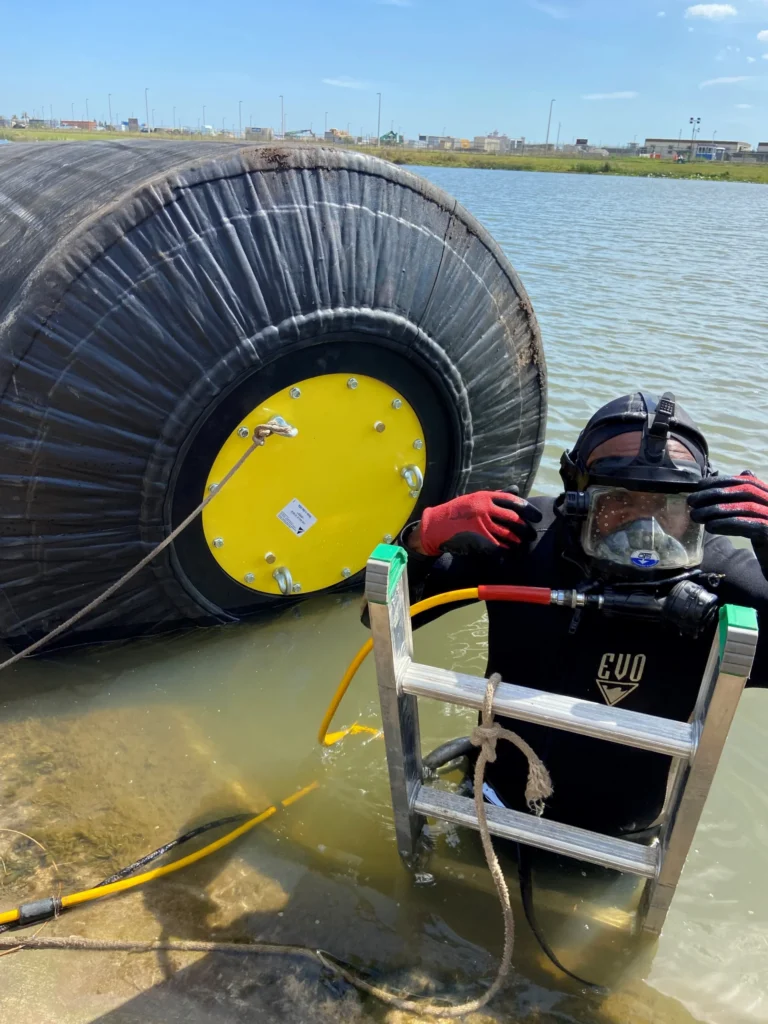

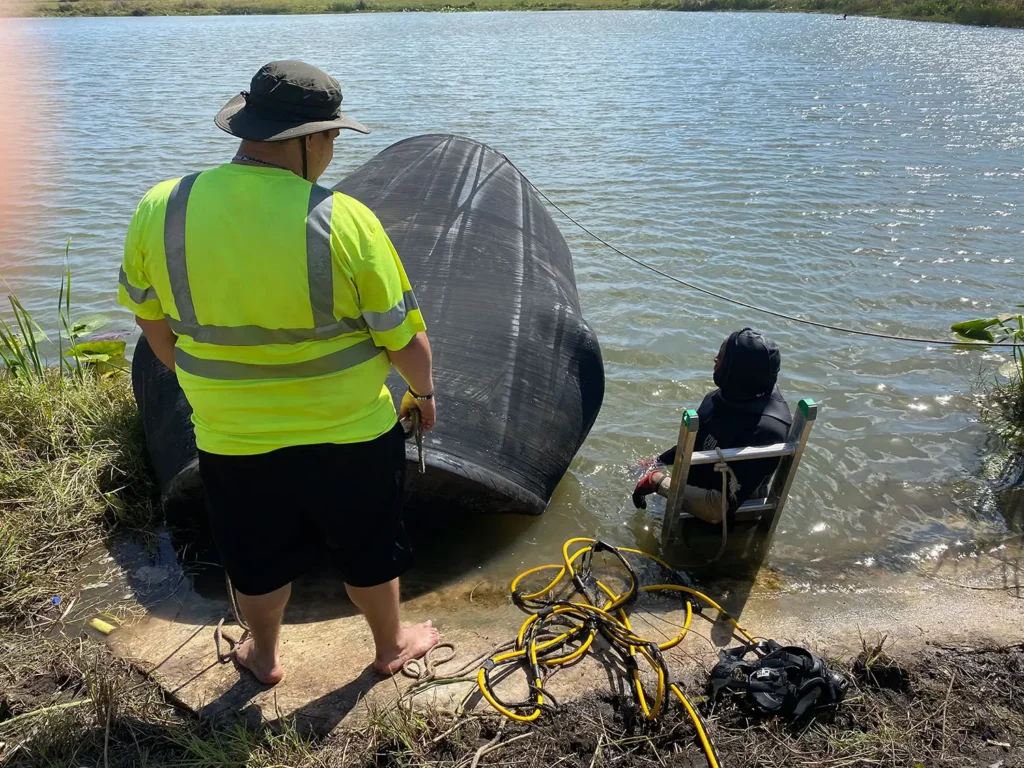

Sama instalacja wymagała wysokiego poziomu precyzji i specjalistycznej wiedzy. Po zakończeniu testów i przygotowań, nurek fachowo poradził sobie z trudnym zadaniem umieszczenia korka pod wodą. Pomimo zerowej widoczności podczas pracy, nurek umiejętnie opuścił korek na pełne osiem stóp za pomocą ołowianych obciążników i umieścił go w rurze, zachowując szczególną ostrożność, aby zapobiec jego uszkodzeniu. Instalacja zajęła około dwóch godzin, a korek pozostał na miejscu przez cztery miesiące.
Protokoły bezpieczeństwa były najważniejsze podczas całej operacji. Nurek był wyposażony w pięciopunktową uprząż i wiele zapasowych źródeł powietrza, co znacznie zwiększyło bezpieczeństwo i pewność siebie podczas skomplikowanego procesu. Regularna komunikacja między członkami zespołu zapewniła skoordynowany wysiłek, dodatkowo minimalizując ryzyko.
Wyniki
Według Crawforda z GPH Services, “wtyczka działała świetnie, tak jak każda inna wtyczka Cherne. Jej wydajność była wyjątkowa i spełniła wszystkie nasze oczekiwania”.
Kelce z NTS wspomina, że podszedł do projektu z więcej niż odrobiną entuzjazmu, zauważając: “Instaluję największą wtyczkę na świecie, a to całkiem spora sprawa”.
Stwierdzenie to, oddające skalę i znaczenie zadania, podkreślało nie tylko skalę projektu, ale także dumę i podekscytowanie, jakie odczuwał zespół, przyczyniając się do tak przełomowego przedsięwzięcia. Instalacja w Universal Studios stanowiła nie tylko doskonałe osiągnięcie techniczne, ale także pokazała zaangażowanie i wiedzę wszystkich zaangażowanych.
Wybór najwyższej jakości materiałów i rygorystyczne przestrzeganie środków bezpieczeństwa ułatwiły bezproblemowe rozwiązanie natychmiastowego wyzwania i ustanowiły punkt odniesienia dla przyszłych projektów na dużą skalę. To zaangażowanie w doskonałość zarówno pod względem bezpieczeństwa instalatorów, jak i jakości materiałów dobrze wróży podobnym projektom inżynieryjnym w przyszłości.
Aby dowiedzieć się więcej o Cherne i wtyczce 72″-120″, skontaktuj się z lokalnym przedstawicielem handlowym Cherne.
